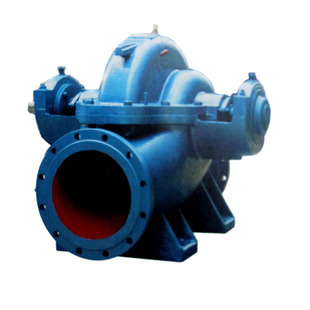

SMT节能离心泵
作者：快盈VIII
允许进口压力：一般不超过
特殊配置可达 1.0- 1.6MPa
允许输送介质：清水或物理化学性质类似于清水的其他液体
允许输送介质：清水或物理化学性质类似于清水的其他液 体
结构设计：SMT节能型离心泵，卧式安装，驱动机（电动 机或内燃机）可根据需要设置在泵的左侧或右侧（即面向出 口，驱动机在左侧为逆时针旋转，在右侧为顺时针旋转）。
结构特点
1、 该系列泵为卧式结构，泵壳水平中开而分为栗体、栗 盖，泵的吸入口与吐出口均在水泵轴心线下方泵体上，与轴线 垂直呈水平方向，检修时勿需拆卸进水、排出管路及电动机
(或其他原动机），只须揭开泵盖，即可方便地进行检修、更 换零件。
2、 泵轴由两个单列向心球轴承支承，轴承装在泵体两端 的轴承体内，用油脂润滑。与国内同类泵相比，轴径、轴承加 大，轴、轴承更为可靠，运行更为平稳,寿命长。由于5〇轴承以 上转子尾端轴承配有轴承衬套，拆装轴上零件十分方便。泵轴 被轴套、衬套等件完全包裹密封，接合位嵌以〇形密封圈，泵 轴与液体被完全隔离，避免了轴的锈蚀及腐蚀，同时易于装拆 轴上零件。
3、从联轴器向泵的方向看去，水泵为顺时针方向旋转。 根据需要也可提供逆时针旋转的泵，但订货时应明确提出。由 于转子尾端轴承采用止动垫圈加圆螺母固定，避免停机反转造 成轴上螺母松动,现场改变旋向时勿需变换任何零件，只须拆下 叶轮，即可按需重装。
4、泵体与泵盖构成叶轮的工作室，中高扬程泵的压水室 为双蜗室，泵的径向力得到基本平衡，双吸密封环用以减少水 泵压水室的水从叶轮处漏回吸水室，在进、出水法兰上制有安 装真空表和压力表的管螺纹孔，进出水法兰的下部制有放水的管螺纹。
5、叶轮经过静平衡校验，双吸叶轮的轴向力利用其叶片的对称布置达到平衡。
6、水泵通过弹性柱销联轴器由电动机直接传动，必要时 亦可用内燃机传动。
7、轴封一般采用机械密封，根据用户需要也可采用软填 料密封。为了冷却润滑密封腔和防止空气漏入泵内，在泵外配有回水管部件，水泵工作时引少量 高压水流入轴封腔，起水封作用。
本型泵的主要零件有：泵体、泵盖、叶轮、轴、双吸密封 环、轴套、轴承等。除轴的材料为优质碳素钢外•其余多为铸铁制成，根据用户需要，也可变换零件材质。
