过流部件结构参数及设计理论
作者：快盈VIII

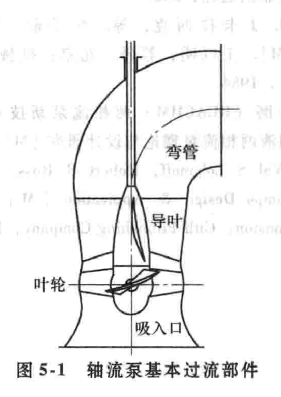

    纸浆泵厂家，轴流泵几乎都是单级的。大部分是立式安装以减小占地面积，此外也有卧式安装和斜轴安装的形式，以用于流量特别大、扬程非常低的场合。无论何种安装形式，轴流泵的过流部件基本都是由吸人口、叶轮、导叶和导叶后的弯管等组成，如图5-1所示圆柱截面间液流互不相关假设
    液体在轴流泵叶轮内的流动是一种复杂的空间运动，任何一种空间运动都可以认为是三个互相垂直运动的合成。研究液流在轴流式叶轮中的运动时，采用圆柱坐标系(r, u,z)，其中:为半径方向，u为圆方向，:为泵的轴线。
    所谓轴流泵简介 叶轮内流动圆柱截面间液流互不相关假设，就是用半径为;以及半径为r+ir的两个与轴线同心的圆柱面去切轴流泵的叶轮以及液流，则可以得到两个靠得很近的圆柱面。我们假设:液体质点在以泵轴线为中心线的圆柱面上流动，且相应各圆柱面上的液体质点的运动互不相关。即在叶轮流域内，不存在径向分速度(v, =0)，显然，圆住面即是流面。根据该假设，可以把叶轮内复杂的运动简化为研究圆柱面上的流动。在叶轮内可以做出很多个这种圆柱流面，每个流面上的流动可能有差别，但研究的方法相同，因而只要研究透彻一个流面的流动，其他流面的流动也可以按类似的方法解决。
    圆柱面沿母线割开后可以展开在平面上。圆柱面和各叶片相交，其截面(翼型剖面或翼型)在平面上构成一组叶栅，如图5-2所示。不难看出这组叶栅具有如下特点:    1)可以展开在平面上，即属于平面叶栅。
    2)平面上叶栅列线(叶栅中翼型各相应点的连线)为直线，即属于直列叶栅。
    3)叶栅中各翼型的间距相等，液体绕流每个翼型的作用均相同，分不出边界翼型，即属于无限叶栅。
    综上所述，这组叶栅是无限平面直列叶栅，只要研究绕流叶栅中一个翼型的流动就代表了整个叶栅的流动。于是，研究轴流泵叶轮内的流动，就简化为研究对应几个圆柱流面的叶栅中翼型的流动。几个圆柱流面上的翼型组合起来，便得到轴流泵叶片。轴流泵基本流程
