隔膜泵
作者：快盈VIII

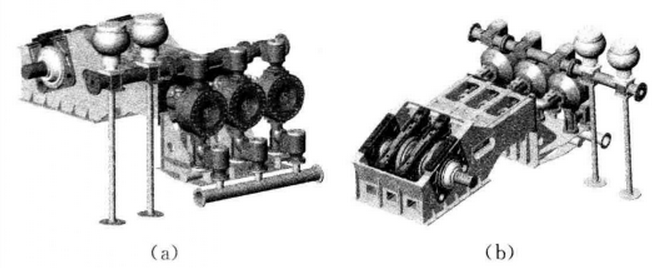

    隔膜泵主要的动力传动机构如图2.24所示。联轴器用来联接两轴并在其间传递运动和转矩，有时也可以作为一种安全装置用来防止被连接件承受过大的载荷，起到过载保护的作用。联轴器所联接的两轴，由于制造及安装误差、承载后的变形以及温度变化的影响，往往存在着某种程度的相对位移与偏斜。如图2.25所示，因此，设汁联轴器时要从结构上采取各种不同的措施，使联轴器具有补偿各科，偏移址的性能，否则就会在轴、联轴器、轴承设计中引起附加载荷，导致工作情况恶化，常采用弹性柱销联轴器(如图2.26所示)和鼓形齿联轴器(如图2.27所示)。弹性柱销联轴器属于“挠性连接”.相对的连接件既有约束或传递动力的关系，又可以有一定程度的相对位移。弹性柱销联轴器靠有弹性的尼龙弹性柱销联接保证。
隔膜泵
      动力端的曲柄连杆机构把圆周运动转化为直线运动.使活塞杆带动活塞在缸内往复运动，腔体与隔膜室相通.里面密封，充满杭磨液压油(推进液)。ST型双流道无堵塞纸浆泵  隔膜室是泵的核心，通过隔膜的运动、隔膜室容积变化、进料阀的交替开闭，完成输送料浆的目的。隔膜腔体和隔膜室盖组合后形成隔膜腔作为橡胶隔膜行程位置空间及吸、排料浆的通道，隔膜泵中有料浆流动区和推进液流动区。料浆流动伏底部进料口连接进料阀箱，顶部出料口连接出料阀箱。在隔膜腔中装有一个橡胶隔膜把推进液油与料浆分隔开，避免了推进液油与料浆的混合，以保证活塞缸中运动部件在清洁的油液中工作，从而减少了易损件数最少。
