纸浆泵厂家-水力机械部分结构
作者：快盈VIII

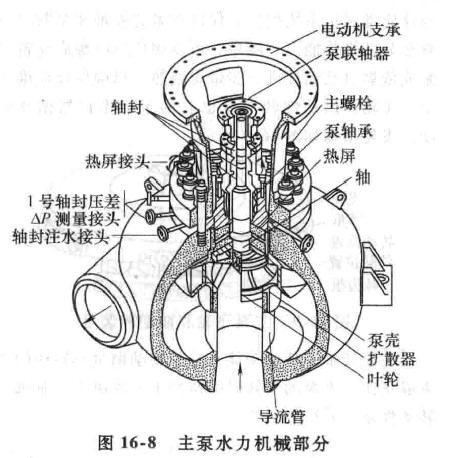

   纸浆泵厂家-水力机械部分包括泵的人口和出口接管、泵壳、法兰、叶轮、导叶、泵轴、径向轴承及热屏组件，其基本功能是将泵轴的机械能传递给流体并变为流体的静压能。泵壳、导叶、进水导管、叶轮均为不锈钢铸件.泵轴为不锈钢锻件。导叶焊在泵壳上，叶轮装在泵轴上。反应堆冷却剂山泵底部的进口接管吸人.依靠装在泵轴下部的叶轮抽送，经导叶从泵壳侧的出口接管排出。进水导管的上端固定在导叶上，下端对准泵壳进口接管中心线，将反应堆冷却剂引人叶轮。水力机械部分结构如图16-8所示。

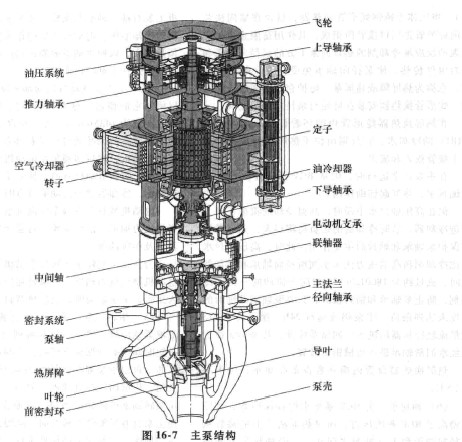

泵的示意图
    (1)泵壳泵的外壳包容并支撑着泵的水力部件，是反应堆冷却剂系统压力边界的一部分。泵壳是一个不锈钢铸件，其出人口接管焊接在一回路系统管道上。冷却剂从泵壳底部沿叶轮轴线流人，向上经导流管进人叶轮。通过叶轮后的冷却剂经导叶后通过与叶轮成切线方向的出口接管排出。
    泵壳是一种重型铸钢件.泵壳在高压、高温、强腐蚀、强辐照的恶劣条件下工作.在瞬态过程中受到温度、压力交变载荷的冲击作用。它属于核I级安全部件，应按照ASM E规范第三卷第一册的要求进行设计、制造和检验。
    目前采用近似球面的回转对称泵体，不用蜗壳泵体。前者受力条件好、工艺性好，成品率高，且保证了泵体的强度和可靠性，但可能降低一点效率。选择泵壳材料也要谨慎，一般采用18-8型不锈钢。西屋公司采用奥氏体不锈钢。原联邦德国某厂采用低合金钢做母休。内表面再堆焊一层不锈钢。对泵体铸件除作材料分析实脸外.还应作射线、着色、超声波、磁粉探伤等检验。泵壳的进出口接管与主管道焊接在一起，焊接和热处理等都要按ASME规范规定的技术条件进行。主泵组装后，必须进行液压试验.试验压力为设计压力的1.25倍;还要进行性能试验.必须使各项指标都达到设计要求。实验完毕后，应对零部件进行复检。
泵的内部示意图 纸浆泵厂家
    (3)吸人导流管和导叶吸人导流管是一个不锈钢圆筒，用螺栓固定在泵壳的内侧，它把吸人流体引进叶轮中心。吸人导管和叶轮吸人接管之间由迷宫密封环阻挡从排出室向吸人室的流体泄配。
    导叶由不锈钢铸造而成，它有12个叶片，位于叶轮外侧。导叶的作用是降低在扩压叶片之间的延伸流道中的流体流速，把流体的速度头转换成静压头。导叶末端与泵壳焊在一起。
    (4)泵轴承泵的径向轴承为泵轴提供径向支承和对中。泵轴承浸没在水中并位于热屏与轴封之间，它是水润滑轴承，由司太立合金堆焊的不锈钢轴颈和石墨环轴瓦构成的套壳组成。轴承安装在一个球形座内.当泵轴有一些倾斜时.轴瓦外表面的球面可自调对中.这样能校正泵·电动机组轴线的不对中。石摸环轴瓦由水润滑和冷却，所以通过轴承的水保持低温是很重要的，因为高温会破坏石墨环并使轴承损坏。所用的轴承冷却水由化学和容积控制系统(RCV)的轴封注人水的一部分提供。
