纸浆泵工作原理及分类
作者：快盈VIII
  纸浆泵是叶片式泵的一种。山于这神泵上要是靠叶轮旋转时，叶片拨动液体旋转，液体在纸浆泵叶轮中运动的分析，使液体产生惯性离心力而工作的，所以叫做离心泵。由于离心泵是靠离心力工作的，所以在讲它的工作原理前，先要弄清什么是离心力。

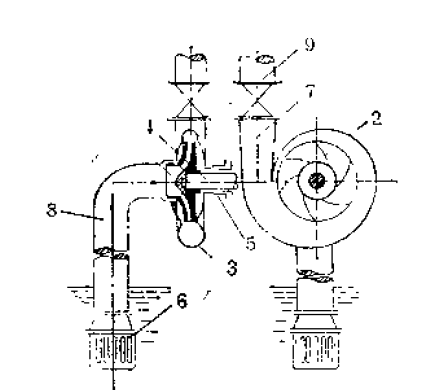

  例如:在绳子的一端拴一块石头，用手拿着绳子的另端使石头作圆运动，就感到有一种向外的拉力，这就是离心力。说得确切些，离心力就是物体旋转时，产生的一种使物休离开旋转中心的力。物体的质盈越大，旋转的半径，转速越快，离心力也越大。图2-1是单级离心泵的工作简图。泵的主要工作部件有叶轮I:其上有一定数目的叶片2:叶轮固定于轴4上，由轴带动旋转;泵的外壳3为一螺壳形扩散.室，叫做蜗壳。外壳静止不动;泵的吸入口与吸入管8相连接，排出口与排出管9相连接。
    离心泵在工作前，吸入管路和泵内首先要充满所输送的液体，当叶轮旋转时，叶片拨动叶轮内的液体旋转，液体就获得能量，从叶轮内甩出。叶轮内甩出来的液体经过泵壳流道、扩散管再从排出管排出。与此同时，叶轮内产生真空，而吸入液面的液体通常在大气压力作用下。经过吸入管路压入叶轮中。因为叶轮是连续而均匀地旋转的，所以液体连续而均匀地被甩出和吸入。
    从上述工作原理可知，离心泵工作时，最怕泵内有气。因为气度的重度小，旋转时产生的离心力就很小，叶轮中不能造成必要的真空度，也就无法将重度较大的液休吸入泵中。因此在开泵前必须使泵和吸入系统充满液休，工作中吸入系统也不能漏气，这是离心泵正常工作必须具备的条件。
    (三)液体在叶枪中的流动纸浆泵工作图
    液体在离心泵中获得能量的过程，表现为液体在叶轮作用下流速大小和流动方向的变化。因此首先应该了解液体在叶轮中的流动规律。
    离心泵工作时，液休一方而和叶轮一起作旋转运动，同时又从叶轮的流道里向外流动，因此，液体在叶轮里所作的是一种复合运动。
    当叶轮拨动液体旋转时，自吸离心泵的工作原理，液体质点则具有一个随叶轮旋转的圆周运动，如图2-2(a)所示，其运动速度称为圆周速度，用符号U表示。它的方向与圆周的切线方向一致，大小与所在处半径R及转速n有关。而液体质点又相对旋转的叶轮作相对运动，如图2-2(b)所示，其运动速度称为相对速度，用符号w表示。在理想情况下，它的方向就是叶轮叶片在该处的切线方向，它的大小与流量Q及流道断面尺寸有关.液体在叶轮内任何瞬间都既作圆周运动，又作相对运动。我们把液体相对于泵体的运动，称为绝对运动，如图2-2 ( c)所示，其运动速度称为绝对速度，用符号C表示它是以上两个速度的向量
