纸浆泵厂家斯美特为你分析，每台离心泵在泵壳上都钉有一块铭牌，上面列出泵的型号及六个性能参数的具体数值.铭牌上所列的数值并不是说水泵只能在这种流最、扬程、功率和效率等条件下工作。铭牌数据只反映该水泵的设计数据，也即在该泵运行效率最高时的性能参数。实际上每台泵有一个额定转速.在这个转速下，随着泵的工作条件的不同，其Q, H, N,，及Hs(或Hsv )都可以变化，而且它们之间互相联系。其中一个改变其他各个参数也相应改变。一般在额定转速，n=c下，以流量为自变贫，则存在下列关系:
H=f(Q) N=F(Q) Hs=O(Q)
把这些关系用曲线表示，称为离心泵的特性曲线。到目前为止还不能用理论方法准确的作出这些特性曲线，只能通过性能试验测定。特性曲线一般由水泵厂提供。

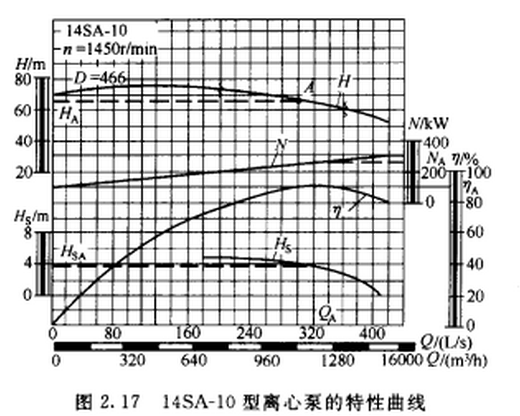

在以11为纵坐标Q为横坐标的图上作出Q-H特性曲线，表示扬程和流量之间的关系。如图2.17所示为14SA-10型离心泵的特性曲线。其中Q-H是一条下降的曲线，说明随着扬程的减小，流橄将增加，这是一般离心泵的普追规律，但不同的离心泵的Q-H曲线的形状和斜率是不同的。
综上所述，在一定转速下离心泵性能可以用四条特性曲线来描述，为了使用方便，水泵厂往往把它们画在一张图上，如图2. 17所示的四条曲线。特性曲线反映了离心泵的流童，扬程、功率、效率和允许吸上真空高度可以在相当广阔的范围内变化，但绝不要以为只要在这台泵的特性范围之内，就可以使用这台泵去运行。有时这样会在经济上造成很大浪费，例如图2. 17所示的泵特性表明其流最范围为0到400L/s以上，但如在801./s流盘和73m扬程下工作.其效率仅38%，会浪费大量能量。而当它在240 I,/s流最和70m扬程下工作，效率可达83%。此外经常在低效率下运行还会引起水泵零件过早磨损。这是因为蜗形泵壳是按设计流量下等流速设计的。当在设计流童下运行时，蜗壳内液体流动和液体流出叶轮速度荃本一致。当运行流童小于设计址时，蜗室内流速减慢，但从叶轮出口速度三角形看.由于流量等于液流绝对流速径向分速Q，与叶轮出口面积F:的乘积，即QT = Qt凡，当流效小时C2,减小变为Czr，因而a2减小变为a2 , C2反而增大变为C,2，方向也发生变化(见图2.18)。因而叶轮中流出的液流不能平顺地与蜗壳中液流汇合，而产生撞击，把一部分动能传给蜗室内液体，使其压头增高。在液体从蜗壳前端(隔舌)到蜗壳出口流动过程中不断受到撞击增加压力，使蜗壳中压力分布不匀，形成作用在叶轮上的径向力。
在以N为纵坐标O为横坐标的图上作出Q一N特性曲线，表示轴功率和流最之间的关系，图2.17中一般的QN曲线是一条上升的曲线，随着Q增大，N将增加，当流量为0时，N最小但不是0，这时N消耗在机械摩擦轮盘的水力摩擦阻力上，使水的温度上升。在实际运行时，为了防止电动机的启动电流太大，应先把水泵出水管上闸阀关闭，然后启动，这时流It为0，消耗功率最小。等电动机转速正常后，再逐步开启出水管闸阀，直到所需流量
在以n为纵坐标Q为横坐标的图上，作出Q-i特性曲线，表示效率和流数的关系，如图2. 17所示。它是一条两边低中间高的曲线。相应于最高效率即铭牌效率的流盈是离心泵的设计流童，也即铭牌上的流量值;相应于设计流量下的扬程称为设计扬程，即铭牌上的扬程值。相应于设计流最下的轴功率称为设计功率.即铭牌上的功率值。因此离心泵铭牌上的性能参数值只标明最高效率下的性能，而不是它的全部性能.只有特性曲线才能反映在一定转速下的全部工作性能.
在以Hs(或Nsv)为纵坐标以Q为横坐标的图上，作出Q-Hs特性曲线(或奋Nsv特性曲线)，表示允许吸上真空高度(或汽蚀余段)与流徽的关系。关于这一曲线将在后边详细讨论。
