①工作原理与结构磁力传动泵，简称磁力泵。与屏蔽泵一样，结构上只有静密封，没有动密封.所以可以在输送液体时无泄漏。用在石化系统中输送易燃、易爆、易挥发、有 毒、有腐蚀及贵重液体等。

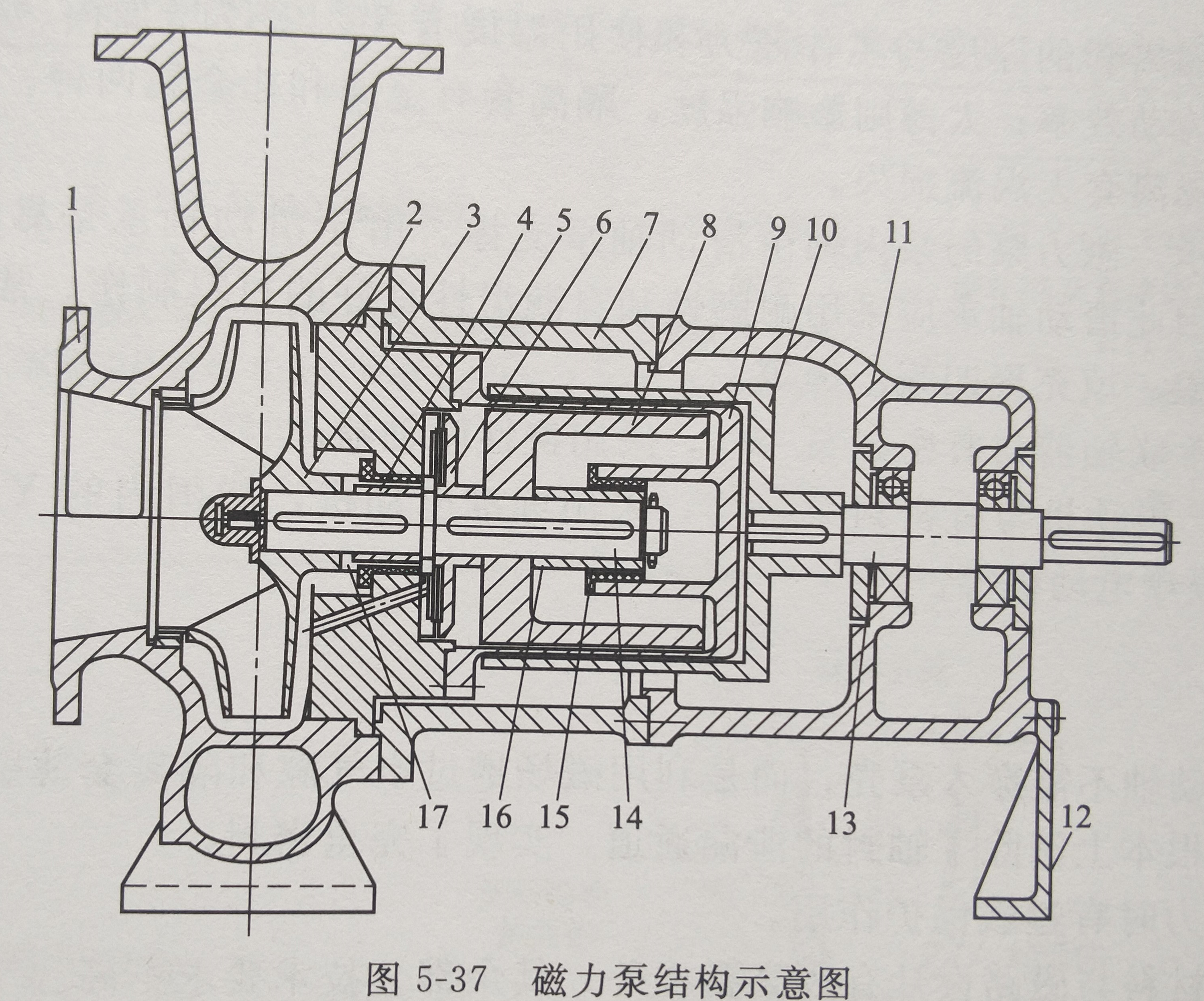

磁力泵主体结构还是离心泵，但驱动则采用磁传动原理，其结构示意图如图5-37
所示。
电动机通过联轴器和外磁钢连在一起。叶轮则与内磁钢连在一起。在内外磁钢之间设有全密封的隔离套，将内外磁钢完全分隔开，使内磁钢处于介质之中.而电动机的轴通过磁钢间的磁极的相吸直接带动叶轮同步转动。
如图5-38所示的磁力泵为标准型结构，由泵体、叶轮、内磁钢、外磁钢、隔离套、泵内轴、泵外轴、滑动轴承、滚动轴承、联轴器、电动机、底座等组成(有些小型的磁力泵将外磁钢与电动机轴直接连在一起，省去泵外轴、滚动轴承和联轴器等部件)。
b.磁性联轴器磁性联轴器由内磁钢(IN导环和包套)、外磁钢(含导环)及隔离套组成，如图5-39所示，是磁力泵的核心部件.磁性联轴器的结构、磁路设计及其各零部件的材料关系到磁力泵的可靠性、磁传动效率及寿命。
(a)内磁钢与导环采用胶粘剂粘接。为将内磁钢与介质隔离，内磁钢外表需孤以包套。包套有金属和塑料两种.金属包套采用焊接，塑料包套采用注塑。
(b)外磁钢与导环采用胶钻荆粘接.
